[GEF] 무작정 따라하기 - Part. 13 새로운 Element 추가

간만에 볼링 동호회 정모에 다녀왔더니 몸이 피곤하네요 >_<



새로운 엘리먼트를 추가해볼까욥?

Palette 를 추가하기 위해서는 우리가 지금까지 만들어온 GraphicalEditor 의 부모 클래스를 바꾸어주는 것으로 간단하게 변경이 가능합니다.

GraphicalEditorWithPalette 와 GraphicalEditorWithFlyoutPalette 의 두 가지의 파레트 지원 그래피컬에디터가 있습니다.
전자는 항상 화면에 보여지고 후자는 숨김 기능이 추가되어 있습니다. 저는 후자를 사용할 것입니다.

그럼 수정해볼까요??
public class FormWizardEditor extends GraphicalEditorWithFlyoutPalette { ... @Override protected PaletteRoot getPaletteRoot() { PaletteRoot root = new PaletteRoot(); PaletteGroup controlGroup = new PaletteGroup("Control"); root.add(controlGroup); SelectionToolEntry selectionToolEntry = new SelectionToolEntry(); controlGroup.add(selectionToolEntry); controlGroup.add(new MarqueeToolEntry()); PaletteDrawer elementDrawer = new PaletteDrawer("Element", ImageDescriptor.createFromFile(FormWizardEditor.class, "icons/simpleelement.png")); elementDrawer.add(new CreationToolEntry("Simple Element", "Create simple element.", new ElementCreationFactory(SimpleElement.class), ImageDescriptor.createFromFile(FormWizardEditor.class, "icons/simpleelement.png"), ImageDescriptor.createFromFile(FormWizardEditor.class, "icons/simpleelement.png"))); root.add(elementDrawer); root.setDefaultEntry(selectionToolEntry); root.setVisible(true); return root; } }

PaletteRoot 객체에 PaletteGroup 과 PaletteDrawer 들을 추가할 수 있습니다.
전자는 항상 화면에 보여지는 것이고 후자는 숨길 수 있다는 것이 차이점입니다.
두 가지 다 PaletteEntry 를 자식요소로 갖게 됩니다.

그냥 위의 소스를 적용하게 되면 오류가 나겠죠? 처음 보는 클래스가 하나 보입니다.
바로 추가 들어갑니다.
package kr.co.vicki.formwizard.model; import org.eclipse.gef.requests.CreationFactory; public class ElementCreationFactory implements CreationFactory { private Class<?> template; public ElementCreationFactory(Class<?> template) { this.template = template; } @Override public Object getNewObject() { if (template == null) return null; if (template == SimpleElement.class) { return new SimpleElement(); } return null; } @Override public Object getObjectType() { return template; } }
위의 클래스가 하는 일은 생성을 담당하는 클래스입니다~


엘리먼트를 생성하려면 지시할 놈이 필요합니다. Command 를 추가합니다.
package kr.co.vicki.formwizard.model.commands; import kr.co.vicki.formwizard.model.BodyElement; import kr.co.vicki.formwizard.model.SimpleElement; import org.eclipse.draw2d.geometry.Rectangle; import org.eclipse.gef.commands.Command; public class SimpleElementCreateCommand extends Command { private BodyElement parent; private SimpleElement element; public void setParent(Object parent) { if (parent instanceof BodyElement) this.parent = (BodyElement) parent; } public void setElement(Object element) { if (element instanceof SimpleElement) this.element = (SimpleElement) element; } public void setLayout(Rectangle rect) { if (element == null) return; element.setLayout(rect); } @Override public boolean canExecute() { if (element == null || parent == null) return false; return true; } @Override public void execute() { parent.addChlid(element); } @Override public boolean canUndo() { if (element == null || parent == null) return false; return parent.contains(element); } @Override public void undo() { parent.removeChild(element); } }
물론 이 소스도 마찬가지로 똑같이 적용하게 되면 오류가 발생합니다. ElementBase 가 contains() 메소드가 없으므로... 추가합니다.
public class ElementBase implements IAdaptable { ... public boolean contains(ElementBase child) { return children.contains(child); } ... }


이제는 EditPolicy 에 추가와 관련된 명령을 정의합니다.
public class ElementEditLayoutPolicy extends XYLayoutEditPolicy { ... @Override protected Command getCreateCommand(CreateRequest request) { if (request.getType() == REQ_CREATE && getHost() instanceof BodyElementPart) { SimpleElementCreateCommand command = new SimpleElementCreateCommand(); command.setParent(getHost().getModel()); command.setElement(request.getNewObject()); Rectangle constraint = (Rectangle) getConstraintFor(request); constraint.x = (constraint.x < 0) ? 0 : constraint.x; constraint.y = (constraint.y < 0) ? 0 : constraint.y; constraint.width = (constraint.width <= 0) ? 100 : constraint.width; constraint.height = (constraint.height <= 0) ? 100 : constraint.height; command.setLayout(constraint); return command; } return null; } }
머 나중에 추가할 요소들이 많이자면 request.getNewObject() 로 구분을 하면 되겠네요~


이대로 테스트를 해보면 먼가 이상함을 느끼실 것입니다. 추가를 하더라도 이상한 위치로 가있거나
Ouline 에 이름이 나타나지 않을 것입니다. (outline 에 표시되는 정보는 id 로 바꿀 생각인데 귀찮아서.. 허허)

다음을 수정합니다.
public class SimpleElement extends ElementBase { ... public SimpleElement() { ... setBorder(1); setText(""); } ... }

public class SimpleElementTreeEditPart extends ElementTreeEditPartBase { ... @Override public void propertyChange(PropertyChangeEvent evt) { super.propertyChange(evt); if (evt.getPropertyName().equals(SimpleElement.PROPERTY_TEXT)) refreshVisuals(); } ... }

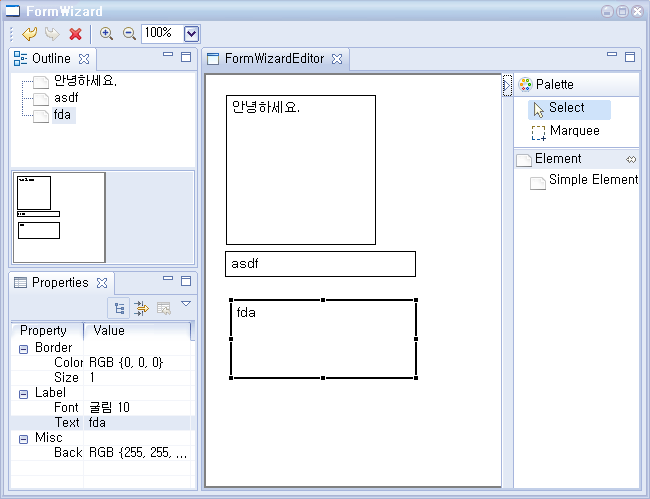

이제는 정상적으로 나옵니다~
