JBoss 5.1.0 GA 세션 클러스터링

http://www.jboss.org/jbossas/downloads.html 에서 5.1.0 GA 를 다운 받습니다.
압축을 풀고 적당한 위치 (/usr/local/jboss5) 에 올립니다.

default configuration 에는 클러스터링 설정이 되어있지 않아 all configuration 을 사용해야 합니다.

[그림 1] 과 같이 node1, node2 두 개의 노드로 구성하기 위해서 all configuration 을 복사합니다.

# cd /usr/local/jboss5/server
# cp -r all node1
# cp -r all node2

하나의 시스템의 두 개의 JBoss 가 올라가기 때문에 실행 시 옵션을 설정해주어야 합니다.
첫번째 인스턴스(node1) 실행

# cd /usr/local/jboss5/bin
# ./run.sh -c node1 -g VickiPartition -u 239.255.100.100 -b 192.168.0.11 -Djboss.messaging.ServerPeerID=1 -Djboss.service.binding.set=ports-default

두번째 인스턴스(node2) 실행

# cd /usr/local/jboss5/bin
# ./run.sh -c node2 -g VickiPartition -u 239.255.100.100 -b 192.168.0.11 -Djboss.messaging.ServerPeerID=2 -Djboss.service.binding.set=ports-01

Jboss options
-c	configuration 을 설정하는 것 입니다. all 을 통해 복사한 node1, node2 를 각 인스턴스별로 설정합니다.
-g	클러스터 이름을 설정합니다. (그냥 자기가 좋아하는 이름을 지정하면 될 것 같습니다.)
-u	내부 클러스터 통신을 위한 멀티캐스트 주소를 설정합니다.
-b	소켓에 바운딩될 아이피 주소를 설정합니다.

System properties
jboss.messaging.ServerPeerID	각 노드마다 지정되는 유니크한 정수 값 입니다. 1부터 순차적으로 증가하면 될 것 같습니다.
jboss.service.binding.set	ServiceBindingManager 를 통해 포트 설정을 위한 프로퍼티입니다. 시스템별 첫번째 인스턴스에는 ports-default 로 설정하고 그 다음 인스턴스부터는 ports-01, ports-02 ... 과 같이 설정을 합니다. 기본적으로 JBoss 의 포트가 8080 이고 AJP 1.3 포트가 8009 라면 ports-default 는 8080, 8009 로 바인딩 되고, ports-01 은 8180, 8109 로 바인딩 됩니다.

나중에 나오겠지만 mod_jk 설정을 위해 미리 jvmRoute 를 설정합니다.
<JBOSS_HOME>/server/"node1|node2"/deploy/jbossweb.sar/server.xml

각 인스턴스 별로 <Engine> element 의 attribute 로 jvmRoute 를 설정합니다.

웹 어플리케이션을 어떤 방식으로 배포하냐에 따라서 설정이 달라지게 됩니다.
두 인스턴스의 deploy 경로에 각각 배포를 하는 방식이 있고, 한 곳에 배포하여 공유하여 사용하는 방식이 있습니다.

한 곳의 배포하는 방식 중에 한가지는 farm 을 이용하는 것 입니다.
<JBOSS_HOME>/server/node1/farm 에 배포를 하게 되면 각 인스턴스들이 공유하여 사용할 수 있습니다.
(해보지는 않았습니다... 어디선가 본 자료입니다.)

다른 방법으로는 같은 배포 경로를 각 인스턴스에 설정을 하는 것 입니다.
<JBOSS_HOME>/server/"node1|node2"/conf/bootstrap/profile.xml

<deployment>
        ...


        <bean class="org.jboss.system.server.profileservice.repository.StaticProfileFactory" name="BootstrapProfileFactory">
                <property name="bindingsURI">${jboss.server.home.url}conf/bindingservice.beans</property>
                <property name="bootstrapURI">${jboss.server.home.url}conf/jboss-service.xml</property>
                <property name="deployersURI">${jboss.server.home.url}deployers</property>
                <property name="applicationURIs">
                        <list elementclass="java.net.URI">
                                <value>${jboss.server.home.url}deploy</value>
                                <value>file:/home/webapps</value>
                        </list>
                </property>
                <property name="attachmentStoreRoot">${jboss.server.data.dir}/attachments</property>
                <property name="profileFactory"><inject bean="ProfileFactory"></inject></property>
        </bean>

        ...
</deployment>

저의 경우에는 /home/webapps 에 war 를 배포할 예정이므로 위와 같이 설정을 하였습니다.

http://httpd.apache.org/download.cgi 에서 2.2.3 버전을 다운 받습니다.

적당한 옵션 (--prefix=/usr/local/apache2 --enable-so) 으로 configure 한 후, make, make install 로 설치를 수행합니다.

# ./configure --prefix=/usr/local/apache2 --enable-so
# make
# make install

다음으로 mod_jk 를 다운 받습니다. http://www.apache.org/dist/tomcat/tomcat-connectors/jk/binaries/ 에서 자신의 OS 와 Apache HTTP Server 버전에 맞게 다운을 받습니다. 다운 받은 파일을 mod_jk.so 로 이름을 변경한 후, <APACHE_HOME>/modules 디렉토리에 복사합니다.

다음으로는 아파치 설정 파일을 구성합니다.

<APACHE_HOME>/conf/httpd.conf

# Include mod_jk's specific configuration file
Include conf/mod-jk.conf

파일의 맨 끝에 위와 같이 mod-jk.conf 를 include 하는 것을 추가합니다.

<APACHE_HOME>/conf/mod-jk.conf

# Load mod_jk module
# Specify the filename of the mod_jk lib
LoadModule jk_module modules/mod_jk.so

# Where to find workers.properties
JkWorkersFile conf/workers.properties

# Where to put jk logs
JkLogFile logs/mod_jk.log

# Set the jk log level [debug/error/info]
JkLogLevel info

# Select the log format
JkLogStampFormat "[%a %b %d %H:%M:%S %Y]"

# JkOptions indicates to send SSK KEY SIZE
JkOptions +ForwardKeySize +ForwardURICompat -ForwardDirectories

# JkRequestLogFormat
JkRequestLogFormat "%w %V %T"

# Mount your applications
JkMount /test-jboss/* loadbalancer

# You can use external file for mount points.
# It will be checked for updates each 60 seconds.
# The format of the file is: /url=worker
# /examples/*=loadbalancer
JkMountFile conf/uriworkermap.properties

# Add shared memory.
# This directive is present with 1.2.10 and
# later versions of mod_jk, and is needed for
# for load balancing to work properly
JkShmFile logs/jk.shm

# Add jkstatus for managing runtime data
<Location /jkstatus/>
JkMount status
Order deny,allow
Deny from all
Allow from 127.0.0.1
</Location>

웹 어플리케이션의 context-root 가 /text-jboss 이기 때문에 JkMount 에 설정하였습니다.

<APACHE_HOME>/conf/uriworkermap.properties

# Simple worker configuration file

# Mount the Servlet context to the ajp13 worker
/jmx-console=loadbalancer
/jmx-console/*=loadbalancer
/web-console=loadbalancer
/web-console/*=loadbalancer
/test-jboss=loadbalancer
/test-jboss/*=loadbalancer

웹 어플리케이션의 context-root 로 마운트 포인트를 설정합니다.

<APACHE_HOME>/conf/workers.properties

# Define list of workers that will be used
# for mapping requests
worker.list=loadbalancer,status

# Define Node1
worker.node1.port=8009
worker.node1.host=192.168.0.11
worker.node1.type=ajp13
worker.node1.lbfactor=1
worker.node1.cachesize=10

# Define Node2
worker.node2.port=8109
worker.node2.host=192.168.0.11
worker.node2.type=ajp13
worker.node2.lbfactor=1
worker.node2.cachesize=10

# Load-balancing behaviour
worker.loadbalancer.type=lb
worker.loadbalancer.balance_workers=node1,node2
worker.loadbalancer.sticky_session=1
#worker.list=loadbalancer

# Status worker for managing load balancer
worker.status.type=status

인스턴스에 해당하는 AJP 1.3 포트를 설정합니다.

이제 배포할 웹 어플리케이션의 설정만 남았습니다.

세션 복제 설정을 위해서 아래와 같이 설정합니다.

/WEB-INF/web.xml

<?xml version="1.0"?>
<web-app xmlns="http://java.sun.com/xml/ns/j2ee"
        xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
        xsi:schemaLocation="http://java.sun.com/xml/ns/j2ee
        http://java.sun.com/xml/ns/j2ee/web-app_2_4.xsd"
        version="2.4">

    <distributable/>

</web-app>

/WEB-INF/jboss-web.xml

<!DOCTYPE jboss-web PUBLIC
    -//JBoss//DTD Web Application 5.0//EN
    http://www.jboss.org/j2ee/dtd/jboss-web_5_0.dtd>

<jboss-web>

   <replication-config>

      <replication-trigger>SET</replication-trigger>
      <replication-granularity>SESSION</replication-granularity>
      <replication-field-batch-mode>true</replication-field-batch-mode>
      <use-jk>false</use-jk>
      <max-unreplicated-interval>30</max-unreplicated-interval>
      <snapshot-mode>instant</snapshot-mode>
      <snapshot-interval>1000</snapshot-interval>
      <session-notification-policy>org.jboss.web.tomcat.service.session.notification.IgnoreUndeployLegacyClusteredSessionNotificationPolicy</session-notification-policy>
   </replication-config>

</jboss-web>

use-jk element 가 true 라면 sticky session 정보가 설정되어 한번 연결이 되었던 인스턴스로 계속 요청을 보내게 됩니다. 로드밸런싱을 위해서는 false 로 설정하는 것이 좋습니다.

kr.co.vicki.test.jboss.UserInfo.java
package kr.co.vicki.test.jboss; import java.io.Serializable; public class UserInfo implements Serializable { private static final long serialVersionUID = -3224515083286995928L; private String id; private String name; private String empno; private String serverPeerID; public String getId() { return id; } public void setId(String id) { this.id = id; } public String getName() { return name; } public void setName(String name) { this.name = name; } public String getEmpno() { return empno; } public void setEmpno(String empno) { this.empno = empno; } public String getServerPeerID() { return serverPeerID; } public void setServerPeerID(String serverPeerID) { this.serverPeerID = serverPeerID; } }

/createSession.jsp
<%@ page language="java" contentType="text/html; charset=UTF-8" pageEncoding="UTF-8"%> <%@page import="kr.co.vicki.test.jboss.UserInfo"%> <% String id = request.getParameter("id"); String name = request.getParameter("name"); String empno = request.getParameter("empno"); UserInfo userInfo = new UserInfo(); userInfo.setId(id); userInfo.setName(name); userInfo.setEmpno(empno); userInfo.setServerPeerID(System.getProperty("jboss.messaging.ServerPeerID")); session.setAttribute("userInfo", userInfo); %> <html> <body> <h2>세션생성</h2> <table> <tr> <td>ServerPeerID</td> <td><%=System.getProperty("jboss.messaging.ServerPeerID")%></td> </tr> <tr> <td>id</td> <td><%=userInfo.getId()%></td> </tr> <tr> <td>name</td> <td><%=userInfo.getName()%></td> </tr> <tr> <td>empno</td> <td><%=userInfo.getEmpno()%></td> </tr> <tr> <td>serverPeerID</td> <td><%=userInfo.getServerPeerID()%></td> </tr> </table> <a href="viewSession.jsp">세션보기</a> </body> </html>

/viewSession.jsp
<%@ page language="java" contentType="text/html; charset=UTF-8" pageEncoding="UTF-8"%> <%@page import="kr.co.vicki.test.jboss.UserInfo"%> <% UserInfo userInfo = (UserInfo) session.getAttribute("userInfo"); %> <html> <body> <h2>세션확인</h2> <table> <tr> <td>ServerPeerID</td> <td><%=System.getProperty("jboss.messaging.ServerPeerID")%></td> </tr> <tr> <td>id</td> <td><%=userInfo.getId()%></td> </tr> <tr> <td>name</td> <td><%=userInfo.getName()%></td> </tr> <tr> <td>empno</td> <td><%=userInfo.getEmpno()%></td> </tr> <tr> <td>generateServerPeerID</td> <td><%=userInfo.getServerPeerID()%></td> </tr> </table> </body> </html>

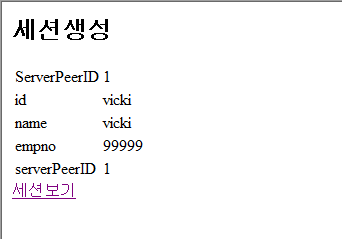

/createSession.jsp?id=vicki&name=vicki&empno=99999 로 요청 시

첫번째 인스턴스에서 세션이 생성되었음을 확인할 수 있습니다.

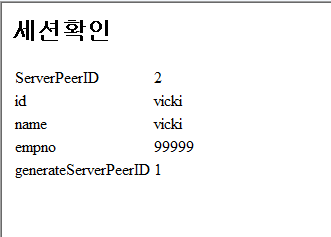

같은 브라우저에서 /viewSession.jsp 로 요청 시

인스턴스 1 에서 생성된 세션을 인스턴스 2 에서 확인할 수 있습니다.

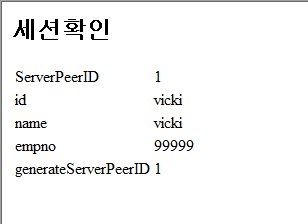

다시 한번 요청하면 라운드 로빈 방식의 로드 밸런싱에 의해 1번 인스턴스로 요청을 하게 됩니다.

failover 테스트를 위해 인스턴스 1 을 종료하게 되면 모든 요청이 인스턴스 2 로 가게 됩니다.

이로써 클러스터링 (로드밸런싱 + failover) 테스트를 완료하였습니다.
